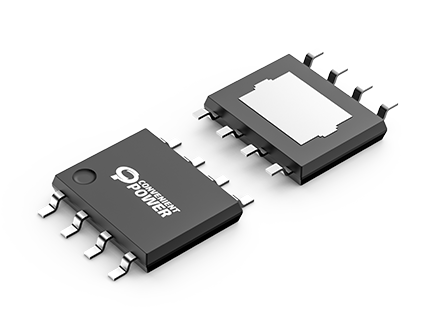

CPSQ8830
应用
汽车中控台手机USB充电口
CPSQ8830是一款高度集成的36V， 3A降压转换器，支持多种USB快速充电协议。可提供5.5V ~ 36V宽输入电压范围和3.3V ~ 21V宽输出电压范围，最大输出功率为27W。
如果您需要数据手册或其他详细的开发资料，请联系许先生 guidong.xu@convenientpower.com
| Part Number | CPSQ8830 | |
|---|---|---|
| Port | Type-C | |
| CC1/2 DP/DN voltage | 24V / 18V | |
| Abs. Max Vin | 40V | |
| Topology | Buck converter integrated | |
| MOSFETs | Internal | |
| Feedback | Internal | |
| Memory | x | |
| Protocols | PD3.1&PPS QC2.0/3.0, SCP | |
| Package | ESOP-8 | |
支持Type-C V2.0和PD3.1/PPS R2.0
DFP模式
DP/DM支持BC1.2 DP模式，QC2.0/3.0。SCP A和B级，AFC和Apple Mode 2.4A等快充协议
AEC-Q100 认证
内部过热保护
DP/DM和CC1/CC2引脚短路电池保护
5.5至36V连续工作输入范围
3.3至21V输出电压范围
可选择开关频率250kHz扩频
线路损耗补偿
Type-C插入和极性检测
