CPS2023
应用
智能手机和平板 带有锂电池的可携带消费电子设备
CPS2023是一个97.4%的峰值效率，最大电流13.6 A的电池电荷泵芯片，采用双相4:1开关电容架构，可用于单节锂离子电池。
| Part Number | CPS2023 | |
|---|---|---|
| Vin Range | 3~22V | |
| Abs. Max Vin | 26V | |
| Vout Range | 3~5.5V | |
| Max Iout | 13A | |
| Topology | 4:1 Charger | |
| Support Bypass Mode | ||
| ADC | √ | |
| Other Feature | SCP/UFCS/BC1.2 PHY Bi-directional operation | |
| Package | WLCSP-108 | |
宽输入电压范围：工作电压21V
效率高，最大电流高达13.6A: 4.5V/8A， 4:1 SC模式，800kHz, 96.3%; 4.5V/8A， 2:1 SC模式，800kHz, 96.0%
开关频率可编程
多种操作方式
多种保护
集成看门狗定时器
I2C接口支持1MHz
精确的9通道12位ADC
自动检测USB SDP， CDP， DCP和非标准适配器

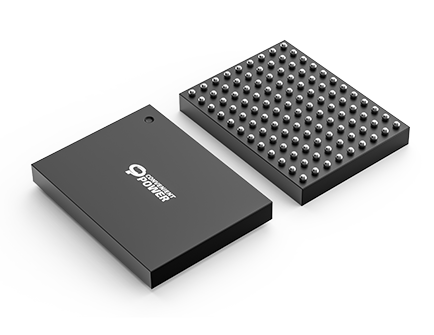

DP/DM用于各种智能充电协议（PHY）或UFCS协议（PHY）或BC1.2 封装采用WLCSP-108 4.9mm x3.72mm （0.25mm球，0.4mm间距）
符合RoHS，无卤素和无铅标准
