CPS2021V/T
应用
智能手机和平板 带有锂电池的可携带消费电子设备
CPS2021V/T是一款单芯9A高效双相开关电容充电器。它支持高达12V的输入电压，并工作在以下两种模式：正向2:1（最大9A louT）正向1:1（旁路，最大5A louT）
| Part Number | CPS2021V/T | |
|---|---|---|
| Vin Range | 3-12V | |
| Abs. Max Vin | 22V | |
| Vout Range | 3-5.5V | |
| Max Iout | 9A | |
| Topology | 2:1Charger | |
| Support Bypass Mode | ||
| ADC | √ | |
| Other Feature | VFCP（CPS2021V) TFCP(CPS2021T）/UFCS/BC1.2 PHY | |
| Package | WLCSP-36 | |
输入电压：3V-12V
效率：4V9A时为97.5%；97%为4V5A
开关频率可编程
I2C接口支持1MHz
VBAT：电池充电电压调节
非常精确的5通道12位ADC
DP/DM用于UFCS（PHY）

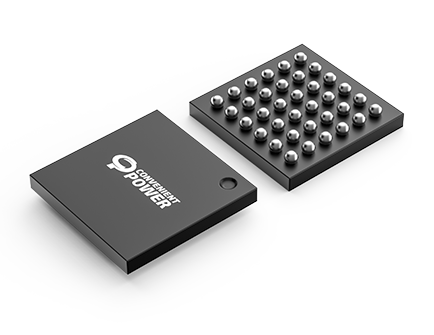

WLCSP-36 2.81mm x2.81mm封装（0.25mm球，0.4mm间距）
符合RoHS，无卤素和无铅标准
