CPS2021
应用
智能手机和平板 带有锂电池的可携带消费电子设备
CPS2021是一款单芯7A高效双相开关电容充电器。它集成了SCP PHY和UFCS charing PHY。支持最大12V输入电压，工作模式有正向2:1（最大7A louT）正向1:1（旁路，最大5A louT）
| Part Number | CPS2021 | |
|---|---|---|
| Vin Range | 3-12V | |
| Abs. Max Vin | 22V | |
| Vout Range | 3-5.5V | |
| Max Iout | 7A | |
| Topology | 2:1 Charger | |
| Support Bypass Mode | ||
| ADC | √ | |
| Other Feature | SCP/UFCS PHY | |
| Package | WLCSP-36 | |
输入电压：3.3V-12V
效率：4V/4A时97.5%；97%为4V/5A
开关频率可编程
I2C接口支持1MHz
集成2-调节回路
非常精确的5通道12位ADC
DP/DM，用于快速充电协议（PHY）或UFCS （PHY）

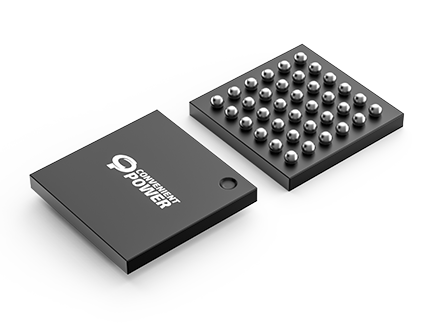

WLCSP-36 2.73mm x2.73mm封装（0.25mm球，0.4mm间距）
符合RoHS标准，无铅，无卤素
