CPS5620/CPS5622
应用
智能手机和平板 带有锂电池的可携带消费电子设备
CPS5620和CPS5622是一款高度集成的3.5A开关模式降压Charger，具有NVDC电源路径管理，适用于单节锂离子电池。LTS输入电压和输入电流调节可为电池提供最大的充电功率。高效降压变换器和电源路径，缩短电池充电时间，延长电池使用时间。
| Part Number | CPS5620/CPS5622 | |
|---|---|---|
| Vin Range | 3.9-14V | |
| Abs. Max Vin | 26V | |
| Wireless Rx | N/A | |
| Battery Cell | 1 | |
| Max Charge Current | 3.5A | |
| Topology | Buck | |
| NTC | N/A | |
| Safety Timer | √ | |

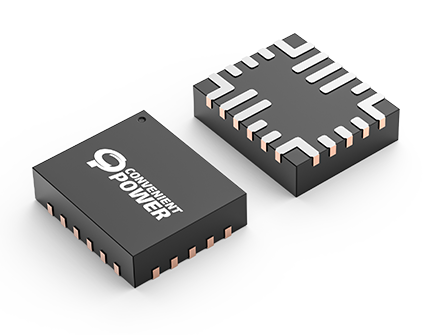

| Package | QFN-18 | |
高效率，1.5MHz，同步开关模式，单节电池降压Charger
输入可支持USB和高压适配器
NVDC （Narrow VDC）电源路径管理
支持USB on - the - go (OTG)boost模式
BATFET控制，支持船运模式，唤醒和全系统复位。
灵活的自主和2C模式用以优化系统性能。
高集成度包括所有MOSFET，电流传感电路和环路补偿电路。电池状态下1.5μA静态电流，船运模式下仅0.2μA。
