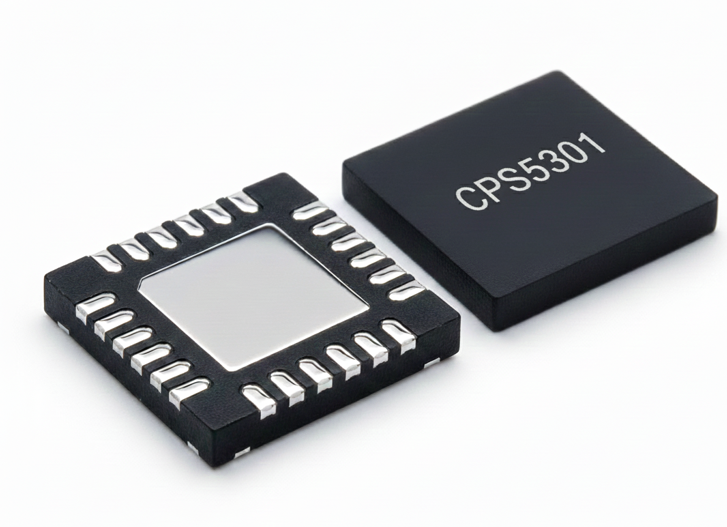

CPS5301
应用
TWS耳机充电盒
CPS5301是一款高度集成的单片机PMlC，包括OVP，开关充电器和升压电路
| Part Number | CPS5301 | |
|---|---|---|
| Vin Range | 4.4-5.5V | |
| Abs. Max Vin | 30V | |
| Wireless Rx | N/A | |
| Battery Cell | 1 | |
| Max Charge Current | 2A | |
| Topology | Buck | |
| NTC | √ | |
| Safety Timer | √ | |
| Package | QFN-24 | |
完全集成了OVP，开关充电器和升压旁路
超低待机电流2.5uA，5V下低lQ 5uA
连续充电电流可达2A
升压效率96%@100mA，VBAT=3.8V VSYS=5V
JEITA兼容充电器双升压输出端口
低RDS(on) FET
最少额外组件要求
双向通信与电平移位运输模式总线
过压/电流保护
NTC功能
Watchingdog
具有两个独立的LDO
可编程LD电流高达500mA，精度为10%
热关机
lEC62368-1:2018 QFN-24 4mmx4mm封装
RoHS，无卤，无铅
