CPS4019
应用
手机/平板电脑
CPS4019是一颗高效的、高集成度的、符合Qi标准的单芯片无线充电接收器。它支持5W无线充电接收，支持WPC Qi V1.3 BPP协议，适用于低功耗的便携式设备产品应用。 CPS4019内部集成的低Rds(on)全同步整流器用于高效率的AC-DC电压转换。并集成低压差线性（LDO）稳压器用于系统供电和电池充电，为电池管理的应用提供了最佳性能。 CPS4019内部集成可编程内核，内置16KB MTP存储器和2KB SRAM，提高了应用的灵活性，它采用双相编码方案进行数据通信，数据速率为2kbp，可实现频率检测器和 FSK 解调电路，能有效地对内通信进行解码。 为了保证无线电源系统的安全运行， CPS4019集成过压保护（OVP），MLDO过流保护（OCP），芯片过温保护（OTP）等保护功能。
| Part Number | CPS4019 | |
|---|---|---|
| Rx Mode | Output Power (W) | 5 |
| AC/VRECT AMR (V) | 20 | |
| Vout Max (V) | 9 | |
| lout Max (A) | 1.1 | |
| Current Sensing | Internal | |
| Tx Mode | Max Power (W) | - |
| Digital | Core | 8-bit |
| Memory | 16k MTP/ 2k SRAM | |
| Package | WLCSP-30 | |
支持5W功率输出
支持最新WPC Qi v1.3无线充电协议
内置低导阻同步整流器
集成超低压差线性（LDO）稳压器，可编程输出电压范围3.5V to 9V, 20mV/step
Ping Detection功能支持Tx在位检测
支持I2C通信，拥有两个GPIO接口
内置16KB MTP和2KB SRAM，支持私有定制
支持过压（OVP）,过流（OCP）,过温（OTP）等各种异常保护

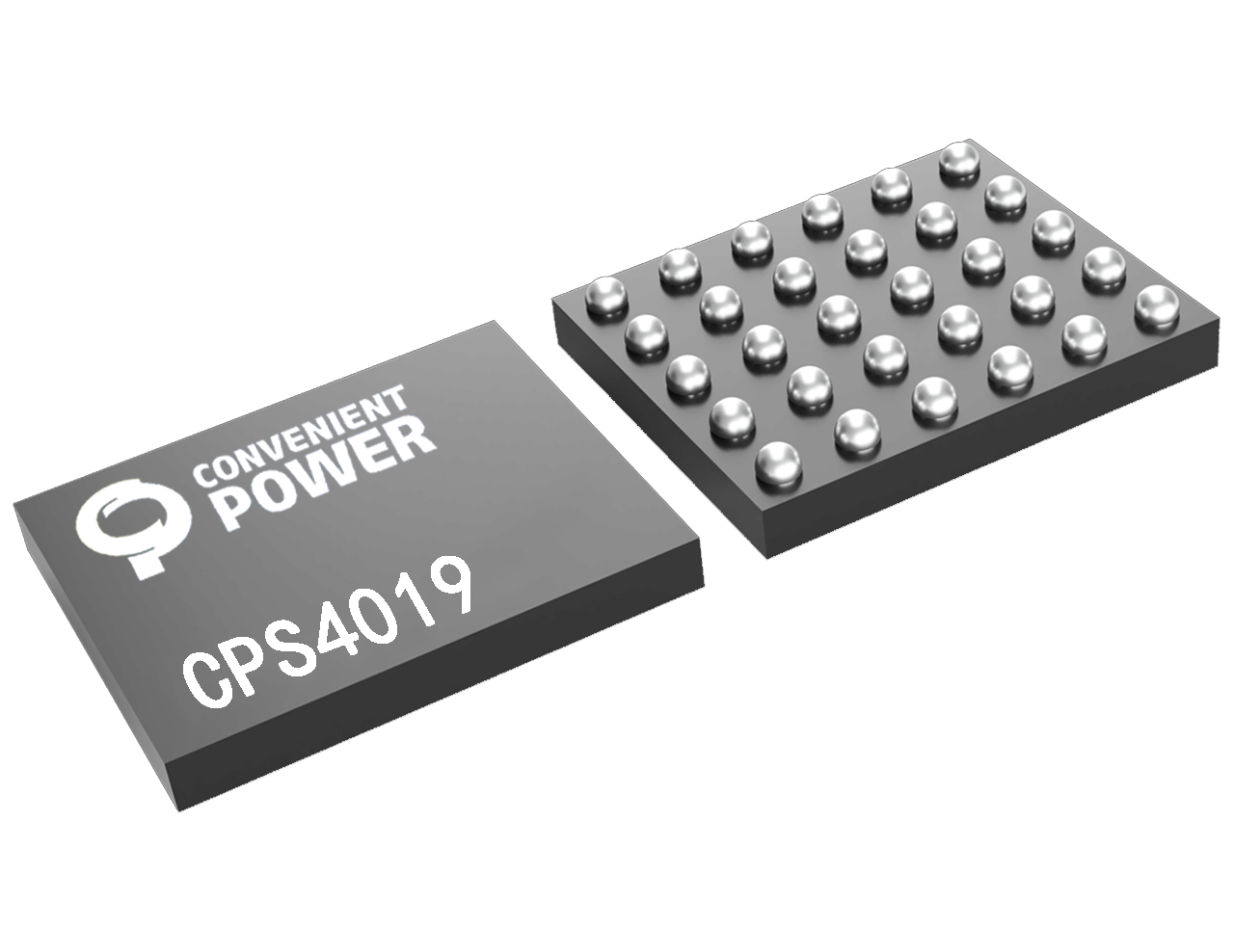

极小封装：WLCSP-30，2.2mm x2.6mm，符合RoHS标准，无卤无铅
