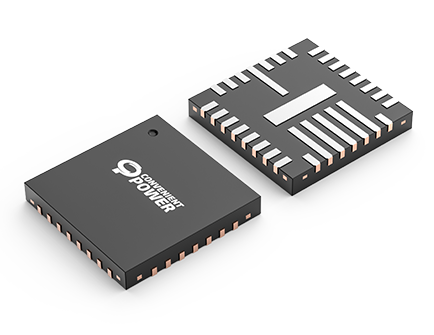

CPS8610
应用
带有磁吸的Qi 2无线充电配件
CPS8610是一款高效，符合Qi标准的应无线充电Tx lC，具有宽输入电压范围，VIN为3.3V至24V， PVlN为3.3V至22v。它集成了一个32位MCU核心灵活适配器接口，与无线电源接收器（ASK解调器和FSK调制器）的安全通信，一个全桥和具有FSK PHY的 EMI 驱动PWM模块
| Part Number | CPS8610 | |
|---|---|---|
| VPA Max (V) | 22 | |
| Power Inverter | Internal DrMOS 25mΩ | |
| DC-DC Stage (For Fixed Freq.) | - | |
| Core | 32-bit | |
| Memory | 64k ROM 32k MTP | |
| Package | QFN-31 | |
支持Qi2.2/MPP/各手机厂商快充
输入电压范围：VlN 3.3V~ 24V, PVIN 3.3V~ 22V
集成32位数字核心，10k字节SRAM， 32K字节MTP和64K字节ROM
高速架构，8MHz - 48MHz标准模式
集成3 PWM高达288MHZ， PWMA和PWMB与FSK PHY
OSC 8MHz, PLL≥288MHz，集成外部晶体驱动器
低RDSON HS/LS: 25mΩ Max（最高2.2MHz）
支持驱动强度调整
支持死区时间设置或自适应调整，硬开关检测和频率抖动电压，电流相位模式解调Q因子检测
支持2x UART接口
PD3.1 PPS/QC/AFCISCP/UFCS适配器快充接口
16通道12位ADC
支持低功耗模式
过压/电流/温度保护
