CPS8602
应用
Qi无线充电消费电子配件

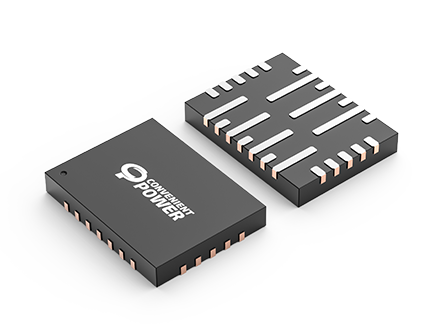

CPS8602是一款高度集成的Qi标准无线充电发射器芯片，支持3.3V至14V宽输入电压范围。该芯片集成了稳压器、全桥驱动、ASK解调器和FSK调制器等核心模块，具备异物检测(FOD)功能和多通道12位ADC。通过I2C接口实现设备间通信，提供过压/过流/过温三重保护机制。采用无铅QFN-24封装（3mm×4mm×0.55mm），工作温度范围覆盖-40℃至105℃的工业级要求。
| Part Number | CPS8602 | |
|---|---|---|
| VPA Max (V) | 14 | |
| Power Inverter | Internal DrMOS 17mΩ | |
| DC-DC Stage (For Fixed Freq.) | - | |
| Core | 8-bit | |
| Memory | 32k ROM 32k MTP | |
| Package | QFN-24 | |
支持WPC2.0 15W快充协议，兼容三星/苹果快充标准
集成内核，配备256B内部RAM+3KB外部RAM+32KB MTP+32KB ROM存储组合
双PWM模块设计（PWMA/PWMB），最高支持288MHz时钟频率
双I2C+双UART接口配置，支持死区时间调整和电压/电流模式解调
19mΩ超低导通电阻，符合RoHS无卤素环保标准
