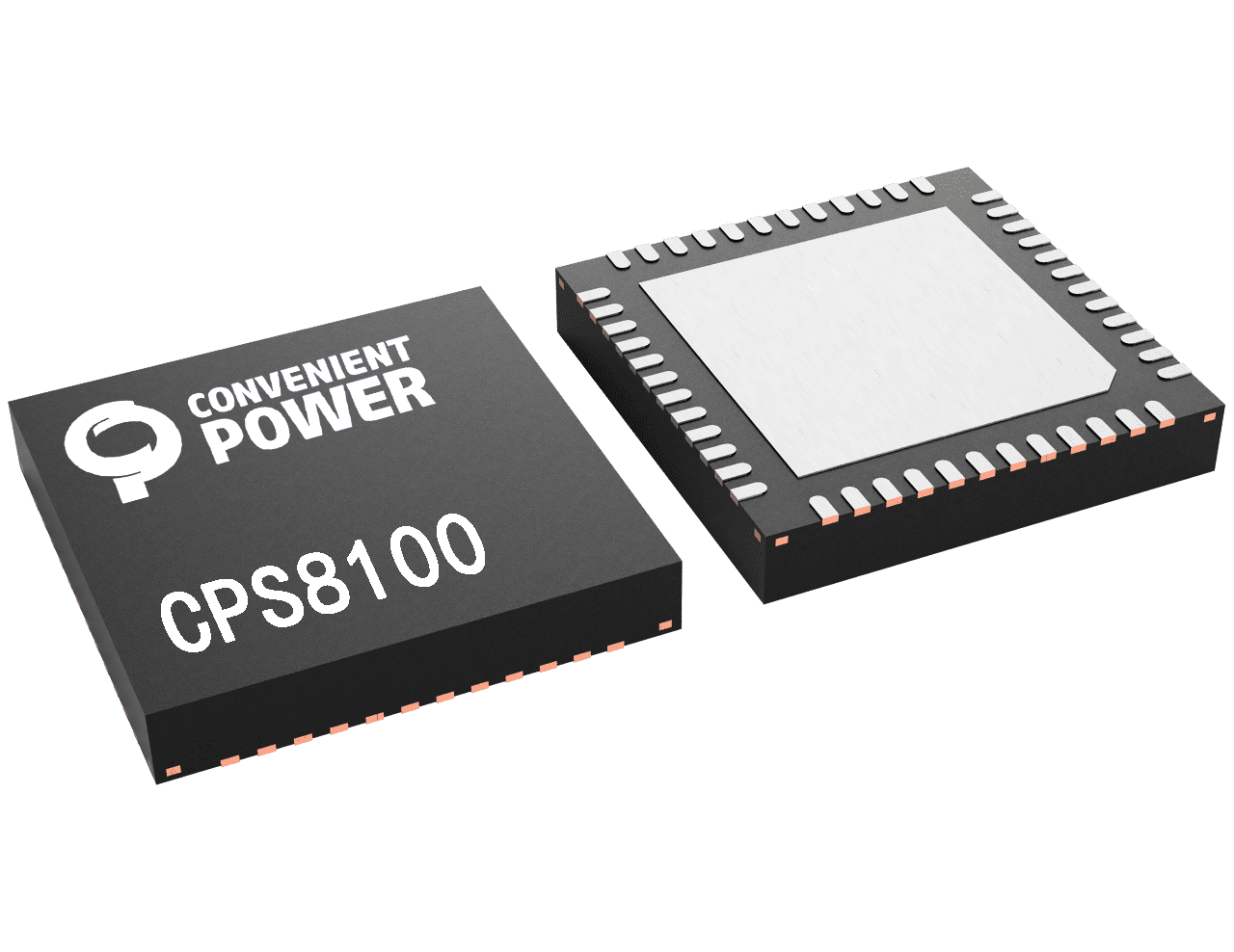

CPS8100芯片内部集成了PD协议芯片、DC-DC控制器、调制解调模块、LDO模块、内置处理器内核，支持多次擦写功能，具有较大的灵活性，并具有极低的待机功耗。 CPS8100支持一组半桥驱动器用于控制DC-DC转换的MOSFET，另两组半桥可构成一个完整的全桥电路用于无线充电的功率传输。 CPS8100特有的Q值检测电路，将LC的谐振电压波形经检测电路后输入给MCU，MCU根据输入信号判断当前是否有异物放置于线圈上。 CPS8100具有16路解调通道与Rx通讯，各通道可配置不同的解调参数，最大限度的防止信号丢包，保障产品在各种工况中持续充电而不会断充，保证了品牌产品的良好体验。 CPS8100支持：无线充Qi协议 以及有线充 QC2.0/PD3.0/SCP/AFC协议，同时，自带MTP 内存空间，可以写入厂商的私有无线快充协议。
