CPSQ5448/5448A(AEC-Q100)
应用
汽车电流熔断器模块
汽车配电配置模块
CPSQ5448/CPSQ5448A是一款高侧开关控制器，具有e-Fuse功能（智能保险丝保），可适用于12V， 24V和48V的汽车电路应用。
如果您需要数据手册或其他详细的开发资料，请联系许先生 guidong.xu@convenientpower.com
| Part Number | CPSQ5448/5448A(AEC-Q100) | |
|---|---|---|
| Vin Range | 5~60V | |
| Abs. Max Vin | 70V | |
| Standby Current | 70uA | |
| MOSFETS | External | |
| Interface | SPI | |
| Function | High side switch Control IC with e-fuse protection for Automotive 12 V, 24 V and 48 V applications | |
| Package | side wettable QFN-32 | |
AEC-Q100一级汽车标准认证合格
高侧开关控制器：宽输入工作电压范围5V ~ 60V；极低待机电流，小于70uA；2级电荷泵用于外部MOSFET栅极驱动；可配置的保护，通过内部和外部控制
SPl控制接口：32位SPl接口，兼容3.3V和
5V CMOS电平；SPl寄存器由专用数字输入引脚锁定
高精度ADC：电流感测/外部FET NTC /器件Tj /VOUT /外部FET VDS
保护：电池欠压关机保护；外部MOSFET去饱和关断；硬短路闭锁；I2T latch-off;设备过温停机；外部MOSFET过温关断
符合RoHS标准，无卤素和铅

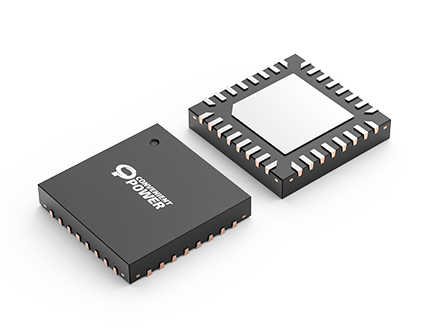

封装：QFN-32 5.0mmx5.0mm
