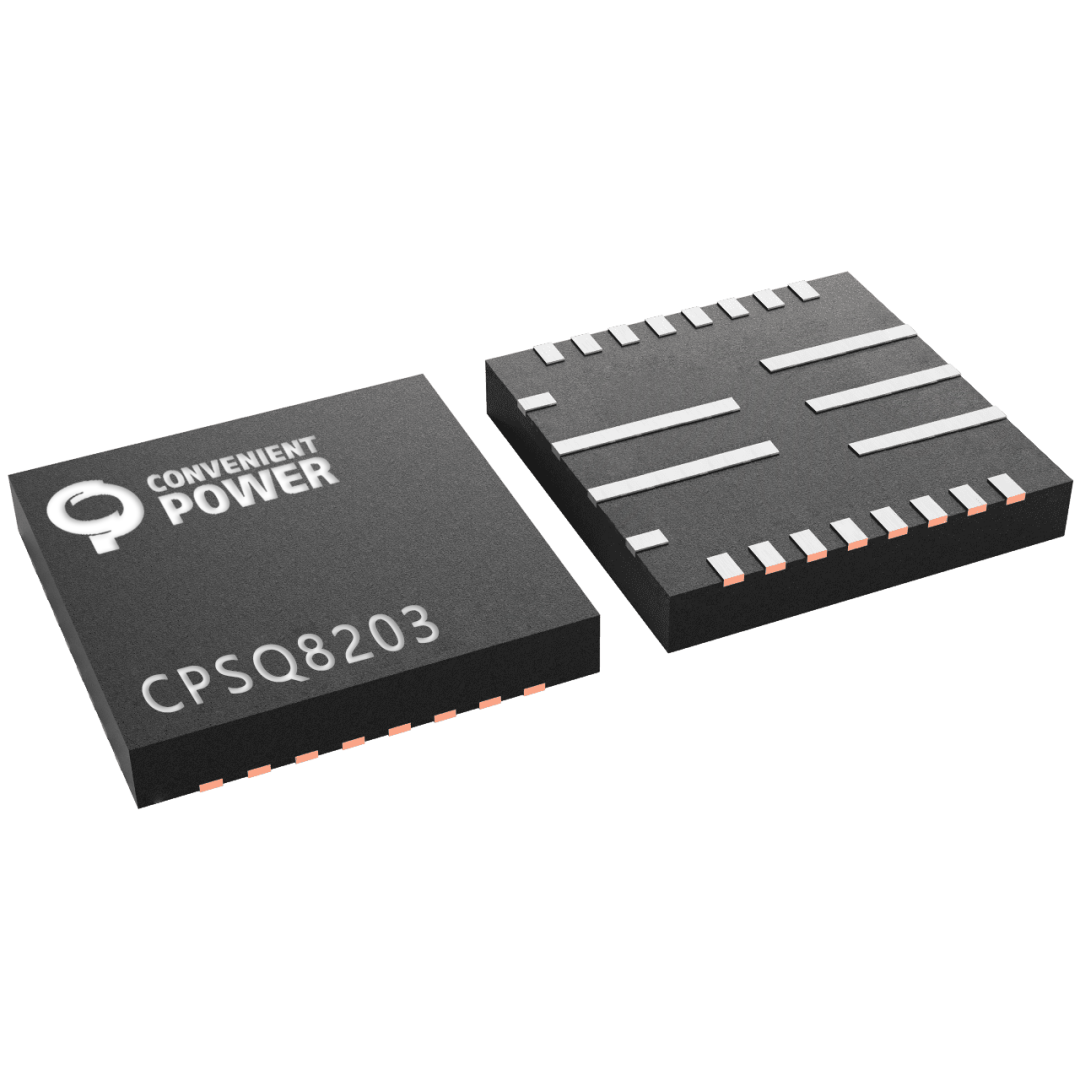

CPSQ8203(AEC-Q100, grade1)
应用
符合WPC Qi2.0扩展功率规格(EPP)和磁力功率规格(MPP)的车载无线
CPSQ8203是一款高度集成的车载无线充电Tx，CPSQ8203集成了一个四路MOSFET的全桥功率放大器，高精度电流检测和差分电压检测放大器，多通道ASK解调器，高精度Q检测块和保护电路。 在应用中，CPSQ8203需与控制器IC配合使用，可通过串行通信接口进行配置和控制。
如果您需要数据手册或其他详细的开发资料，请联系许先生 guidong.xu@convenientpower.com
| Part Number | CPSQ8203(AEC-Q100, grade1) | |
|---|---|---|
| VIN max (V) | 5.5 | |
| VPA max (V) | 22 | |
| Power Inverter | 4x internal FETs | |
| I/O | N/A | |
| Interface | 1 x DATA | |
| Q-factor | Internal | |
| Core | N/A | |
| Memory | N/A | |
| Package | side wettable QFN-23 | |
WPC 2.0兼容无线充电发射器IC (SOC)
VCC:4.5V-5.5V ; PVIN:2.5V-22V
集成Q值检测功能
Rdson 20mΩ (Max.)
集成50kHZ-500kHZ PWM驱动器用以驱动两个半桥
集成高精度电压电流检测
支持电压，电流和相位解调
支持电压/电流/温度保护
支持单线UART
AEC-Q100 Grade1认证
