CPSQ8860/CPSQ8860H
应用
汽车中控台手机USB充电口
CPSQ8860/H是一款高度集成的双端口充电芯片，用于源控制器，双Type-C端口均可支持多种快速充电协议
如果您需要数据手册或其他详细的开发资料，请联系许先生 guidong.xu@convenientpower.com
| Part Number | CPSQ8860/CPSQ8860H | |
|---|---|---|
| Port | Dual Type-C | |
| CC1/2 DP/DN voltage | 28V / 6.5V | |
| Abs. Max Vin | 28V | |
| Topology | Protocol only | |
| MOSFETs | × | |
| Feedback | Opto/FB | |
| Memory | MTP | |
| Protocols | PD3.1&PPS,QC2.0/3.0, UFCS,D+/D- proprietary | |

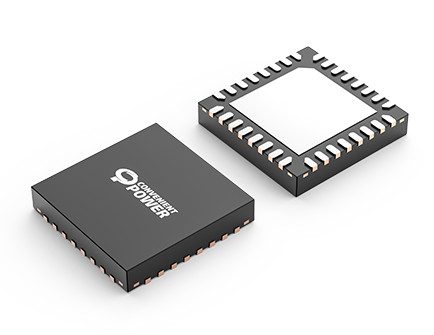

| Package | QFN-32 | |
支持3.3V和30V之间的双Type-C端口输出，通过FB控制或PC控制控制CV/CC反馈回路
内部三个N-MOSFET驱动器与软星
内部三个可编程的放电电流，以快速放电三个输出电容器
内部两个VCONN电源为电子标记检测
集成温度传感器
支持动态电源共享功能
可根据电池电压和温度智能调节输出能力
多个可编程多功能GPlO端口
支持CCxDP/DM的对电池/总线短路保护
可编程OVP / UVP / OCP / OTP
AEC-Q100 Grade 2
RoHS，无卤，无铅
