CPS5011
应用
智能手机
平板电脑
充电端口
CPS5011是一款OVP负载开关，具有+ 100v的浪涌保护。它包括欠压闭压保护和过温过保护电路。它是在故障情况发生时自动隔离电源的开关。lN引脚直流耐受电压为29V。它具有2.3V至28v的宽输入电压范围
| Part Number | CPS5011 | |
|---|---|---|
| Vin Range | 3.0~28V | |
| Abs. Max Vin | 35V | |
| Ron | 13mΩ | |
| Max Iout | 6A | |
| Surge | ±100V | |
| IEC ESD – Contact Discharge | ||
| IEC ESD – Air Gap Discharge | ||
| Key Features | Over Temperature Protection | |
| Package | WLCSP-12 | |
lEC61000-4-5:+100V
12mΩ（典型）低导通电阻
50ns（典型）快速关断响应
6A连续电流能力
默认OVP阈值CPS5011A: 6.8V, CPS5011B: 12.1V
OVP阈值可调范围：4v至24V
2.3V至28V输入电压范围
IN引脚直流电压耐受29V
过热保护
过电压保护
欠压锁定
IEC61000-4-2接触放电：+8kV
IEC61000-4-2空气放电：+15kV

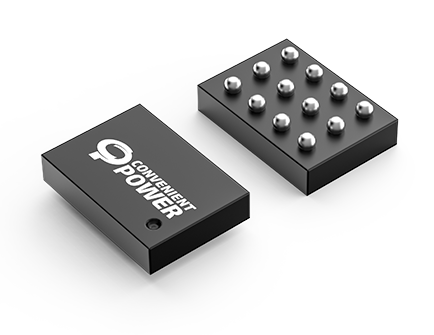

WLCSP 12凸形1.285mm x1.825mm封装
符合RoHS，无卤素和无铅标准
