CPS5389
应用
蓝牙扬声器
快充充电宝
便携式POS机
电子烟
CPS5389是一个完全集成的同步升压转换器。 该装置为便携式设备提供了一种小巧高效的电源解决方案。 CPS5389具有2.7V至12V的宽输入电压范围，以支持单芯或双芯锂离子或聚合物电池供电的应用。 CPS5389支持7A的连续开关电流，输出电压高达12.6V
| Part Number | CPS5389 | |
|---|---|---|
| Vin Range | 2.7~12V | |
| Abs. Max Vin | 14.5V | |
| Vout Range | 4.5~12.6V | |
| Max lout | 2A | |
| lQ | 30uA | |
| Fsw | 2.2MHz | |
| Control Mode | COT | |
| Other Feature | Support 12.6V output | |
| Package | FC QFN11 | |
输入电压范围2.7V ~ 12V
输出电压范围4.5V到12.6V
在VIN=3.3V, VOUT=9V, IOUT=2A时效率高达90%
可调开关频率范围从200kHz到2MHz
PFM可在轻负荷下运行
13.2V内部输出过压保护
逐周期过流保护
过热保护

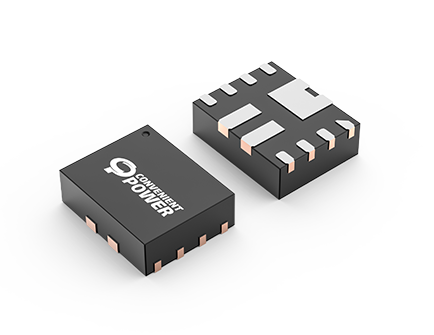

2.5mm x 2.0mm QFN-11封装
