CPS5333
应用
IP相机
机顶盒
白色家电
CPS5333是一款高效、开关频率750 kHz、同步降压DC-DC转换器，具有3A电流能力。可工作在4.5V ~ 30V的宽输入电压范围内，集成了主开关和同步开关，RDS(ON)极低，最大限度地减少了导通损失。采用COT (Constant-on-time)控制方式，具有快速的负载瞬态响应和简单的回路设计，对现成标准外部元器件的要求最低。采用扩频来减少电磁干扰。
| Part Number | CPS5333 | |
|---|---|---|
| Vin Range | 4.5~30V | |
| Abs. Max Vin | 35V | |
| Vout Range | 0.6V~0.99*Vin | |
| Max lout | 3A | |
| lQ | 100uA | |
| Fsw | 750kHz | |
| Control Mode | COT | |
| Other Feature | Force CCM mode,SCP with Hiccup Mode | |

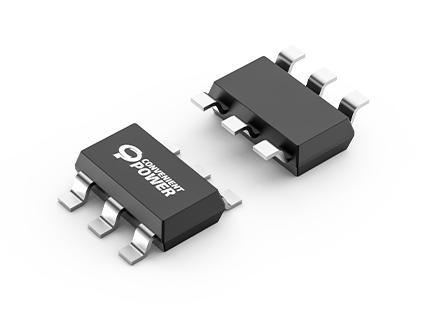

| Package | TSOT23-6 | |
输入电压范围:4.5V ~ 30V
电流调节精度:100μA
支持99%占空比
极低的关机ISD: <5uA
750kHZ开关频率
输出电流可达3A
75mΩ和50mΩ内部功率MOSFET
低EMI
强制CCM模式
具有打嗝模式的短路保护
采用TSOT23-6软件包中，RoHS，无铅无卤
