CPS5601
应用
智能手机
平板电脑
可携带设备
CPS5601是一款高度集成的3A开关模式降压Charger，具有NVDC电源路径管理，适用于单节锂离子和锂聚合物电池。 它的输入电压和输入电流调节为电池提供最大的充电功率。 紧凑的解决方案集成了系统和电池之间的输入反阻塞FET (RBFET, Q1)、高侧开关FET (HSFET, Q2)、低侧开关FET (LSFET, Q3)和电池FET (BATFET, Q4)。 它还集成了用于高侧栅极驱动器的自举二极管以简化系统设计。 具有完全充电和系统设置的I2C串行接口使该设备成为真正灵活的解决方案。 该器件采用24 pin，4mm × 4mm QFN封装。
| Part Number | CPS5601 | |
|---|---|---|
| Vin Range | 3.9~14V | |
| Abs. Max Vin | 22V | |
| Wireless Rx | N/A | |
| Battery Cell | 1 | |
| Max Charge Current | 3A | |
| Topology | Buck | |
| NTC | √ | |
| Safety Timer | √ | |

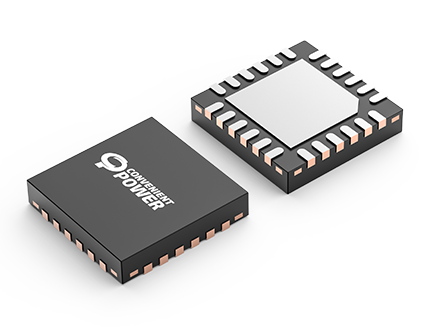

| Package | QFN-24 | |
高效率1.5MHz同步开关模式单电池Buck Charger
支持快速充电适配器
NVDC (Narrow VDC)电源路径管理
支持USB OTG boost模式操作
BATFET控制，支持 ship 模式，唤醒和全系统复位
I2C模式可优化系统性能
高集成度包括所有MOSFET，电流传感和环路补偿
低静态电流，电池状态下<15μA，ship模式下<1μA
