CPS5204
应用
TWS耳塞
可穿戴设备
健身器材
智能手表
CPS5204是一款具有电源路径管理功能的充电管理芯片，适用于由锂离子/锂聚合物单体电池供电的便携式设备。 具有预充、恒流(CC)、恒压(CV)、充电终止和自动再充电功能。
| Part Number | CPS5204 | |
|---|---|---|
| Vin Range | 4.35~5.5V | |
| Abs. Max Vin | 28V | |
| Wireless Rx | N/A | |
| Battery Cell | 1 | |
| Max Charge Current | 500mA | |
| Topology | Linear | |
| NTC | √ | |
| Safety Timer | √ | |
| Package | WLCSP-9 | |
全自动单锂离子/锂聚合物电池Charger
最大额定输入电压28V，具有过压保护功能
±0.5%电池电压调节
电源路径管理与电池补充模式支持
I2C充电设置接口
参数和状态报告
完全集成的电源开关，无需外部阻断二极管
集成预充和快充安全计时器
具有电池丢失检测
热调节和关机，PCB过温保护
JEITA支持

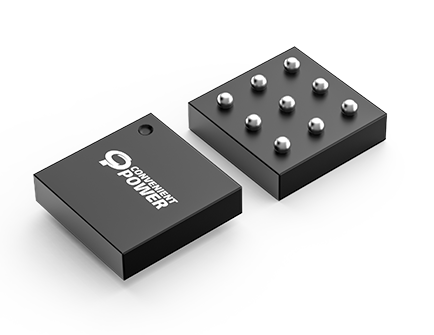

采用WLCSP-9B封装，1.61mm x 1.61mm, 0.5mm
符合RoHS标准，无卤素，无铅
