CPS9051
应用
AC-DC适配器
CPS9051是一款先进的PWM控制器，专为高功率密度通用输入反激控制器设计。 CPS9051可以在高侧以QR模式工作，在低侧以CCM模式工作。 CPS9051还集成了专有的谷锁电路，谷锁数可由客户自由选择。
| Part Number | CPS9051 | |
|---|---|---|
| Control Mode | CCM/QR | |
| Fsw_Max | 180KHz | |
| VDD_Max | 80V | |
| VDS_Max | 650V | |
| Standby Power | 35mW | |
| GaN FET Rdson | 165mΩ | |
| Power Range | 65W | |
| Package | DFN-18 | |
集成650V E-mode GaN，低Rds_on: 165mR
宽VIN工作范围:最高77V，减少额外线圈电路
内置高压启动，减少外部元件
相同封装的E-PAD散热面积更大
多模式PWM/PFM控制器，频率高达240kHz
支持CCM/DCM/QR操作
低负载工作电流
负电压/电流检测，最大限度地减少共源电感
两级过流保护
频率抖动改善EMI
通过外部NTC电阻可编程过温保护
丰富的保护功能:棕进/棕出、输出OVP/UVP、VDD UVP/OVP、OLP/OCP、OTP等

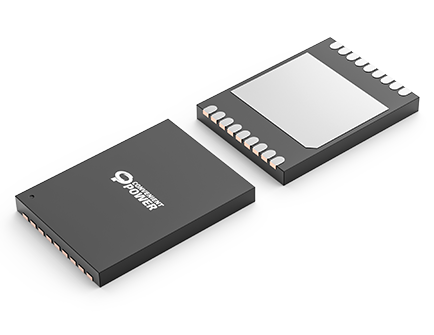

DFN6X8-18封装
符合RoHS，无卤和无铅标准
