CPS4021
应用
智能手机、pad和平板电脑。
其他兼容WPC的设备
CPS4021是一款高效、符合Qi标准的单芯片无线充电TRx。它在Rx模式下支持高达30w的能力，在Tx模式下支持高达10W的能力，特别适用于手机和便携式设备应用。
| Part Number | CPS4021 | |
|---|---|---|
| Rx Mode | Output Power (W) | 15 |
| AC/VRECT AMR (V) | 20 | |
| Vout Max (V) | 12 | |
| lout Max (A) | 3 | |
| Current Sensing | Internal | |
| Tx Mode | Max Power (W) | 10 |
| Digital | Core | 32-bit |
| Memory | 32k MTP/ 6k SRAM | |

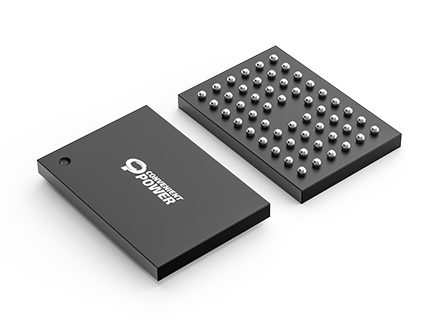

| Package | WLCSP-40 | |
WPC1.3，WPC2.0及MPP标准通信协议兼容
支持Rx模式下最高30W和Tx模式10W
内置数字处理器，SRAM, MTP
支持SR倍频模式
支持1.2V和1.8V GPIO / GPOD
集成NMOS驱动
支持低UVLO: 2.3V/2.1V
同步整流器，带30mΩ RDS(ON)
超低差线性(LDO)稳压器30mom RDS(ON)。
专用远程温度传感
充足的GPIO和开漏缓冲器
系统支持I2C接口配置
全面保护：用于全面输入的12位ADC以及输出功率监控，过压保护(OVP)，过电流和短电流保护(OCP, SCP/fast off)，过热保护(OTP)。
RoHS，无卤，无铅
