CPS5507
应用
平板电脑
笔记本
智能手机
PD设备
CPS5507提供4个通道，对Type-C的CC和SBU信号具有过电压保护(OVP)功能。 一旦检测到OVP事件，CC和SBU通道上的所有电源开关将在30ns内关闭，从而保护系统侧的部件(如PD控制器)免受损坏。
| Part Number | CPS5507 | |
|---|---|---|
| Vin Range | 2.5-5.5V | |
| Abs. Max Vin | 32V | |
| Ron | CC=0.27Ω，SBU=3.6Ω | |
| Max Iout | CC: 1A | |
| Surge | CC/SBU: ±35V | |
| IEC ESD – Contact Discharge | CC/SBU: ±8kV | |
| IEC ESD – Air Gap Discharge | CC/SBU: ±15kV | |
| Key Features | OVP, Dead Battery mode | |
| Package | QFN-20L/WLCSP-16 | |
雷电Thunderbolt 兼容
CC OVLO阈值:5.9V±0.2V
SBU OVLO阈值:CPS5507A: 4.5V±0.2V, CPS5507B: 4.5V±0.2V, CPS5507C: 3.8V±0.1V
超快速OVP响应时间:30ns(典型)
CC和SBU直流容限电压:32V
IEC61000-4-5浪涌保护:CC, SBU的浪涌容限超过±40V
IEC61000-4-2 ESD保护:接触放电:在CC, SBU上±8kV
气隙放电:在CC, SBU上±15kV
CC MOSFET Ron: 270mΩ
SBU MOSFET Ron: 3.6Ω
电源电压范围:2.7-5.5V
低电源电流:60µA(典型)
具有待机模式

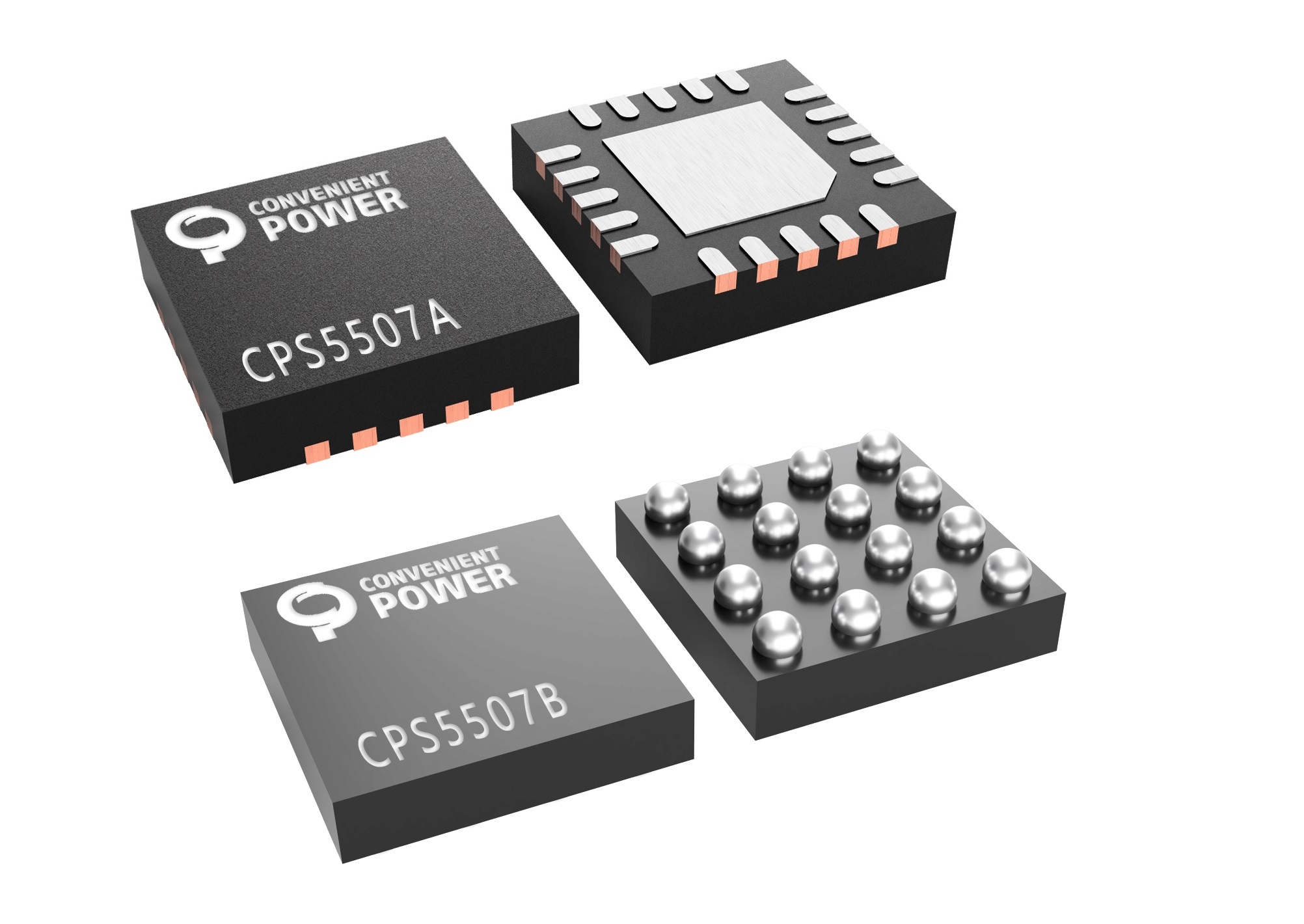

封装:CPS5507A: QFN-20L 3mm × 3mm, CPS5507B/C: WLCSP-16B 1.69mm × 1.69mm
