CPS2401A/B
应用
智能手机和平板电脑
智能手表
读卡器
CPS2401A是一款为SIM卡应用设计的电平转换芯片，可广泛应用于智能手机，便携式设备以及其他 SIM 卡终端。
CPS2401A可用于基带处理器（主机）与SIM 卡之间的 IO、CLK 和 RST 信号转换，且可为SIM卡侧提供符合IEC61000-4-2标准的静电防护（ESD）。CPS2401A的SIM 卡侧供电范围 1.6V 至 3.6V，因此可支持B类（3.0V供电)和C类（1.8V供电)的SIM卡标准。
CPS2401在主机侧和SIM卡侧都集成了必要的上拉或下拉电阻以保障两端正常通信，可符合ISO/IEC7816-3 规定的时序要求。内部也集成有EMI滤波器模块，最大化地减少外围电路器件。
| Part Number | CPS2401A/B | |
|---|---|---|
| VCC_HOST Range | 0.72-2.0V | |
| VCC_SIM Range | 1.6-3.6V | |
| Isd | 1μA | |
| fCLK | 10Mhz | |
| IEC ESD Contact Discharge | ±8kV | |
| IEC ESD Air Gap Discharge | ±15kV | |
| Key Festures | Shutdown feature for SIM card signals(CPS2401B) | |

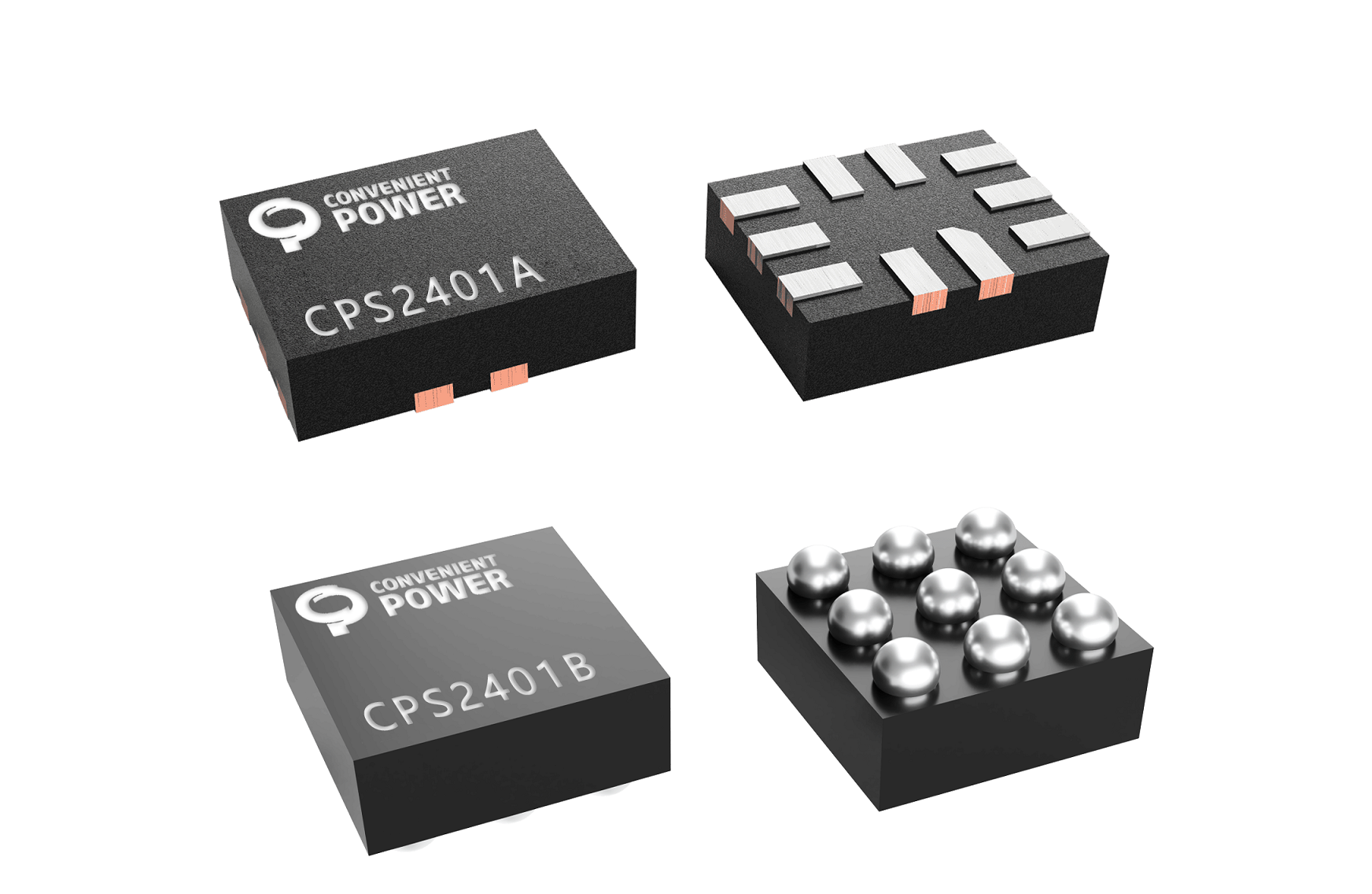

| Package | QFN-10 & WLCSP-9 | |
支持 1.6V 至 3.6V SIM 卡供电电压
支持 1.08V 至 2.0V 主机控制端供电电压
支持主机与 SIM 卡之间 IO、CLK 和 RST 信号的自动电平转换
内部集成必要的上拉电阻和下拉电阻
符合ISO/IEC7816-3 规定的时序规范
通过IEC61000-4-2系统级ESD测试：接触放电±8kV，空气放电±15kV
支持高达 10MHz 的时钟频率
集成 EMI 滤波器
封装: QFN-10 1.4mm*1.8mm
