CPS5016
应用
笔记本电脑，超级本和台式电脑
USB PD或Type-C端口/集线器
平板电脑和智能手机
CPS5016是主要应用于USB Type-C接口的低阻抗限流保护芯片。CPS5016可在对外输出最大15W（5V）时提供限流保护， 限流保护阈值可通过外部电阻设置，范围为400mA~3.3A。
| Part Number | CPS5016 | |
|---|---|---|
| Vin Range | 4.0~5.5V | |
| Abs. Max Vin | 6.0V | |
| Ron | 35mΩ | |
| Max Iout | 3.3A | |
| Surge | ±180V | |
| IEC ESD – Contact Discharge | ±8kV | |
| IEC ESD – Air Gap Discharge | - | |
| Key Features | RBP, RCP, Adj. CL | |
| Package | WLCSP-16 | |
VIN输入电压范围：4.0V~5.5V
VBUS引脚耐压：30V，±180V浪涌冲击防护能力(IEC61000-4-5) ±8kV接触放电静电防护能力(IEC61000-4-2)
支持VBUS过压保护，保护电压值：5.86V
VIN和VBUS间的阻抗：35mΩ
发生输出电流过载时，输出电流钳位在限流阈值，限流阈值可调：400mA~3.3A
支持USB PD 快速角色交换(FRS, Fast Role Swap)
支持反向电流阻断，支持超快的反向阻断恢复
FLT引脚在发生保护时拉低，上报错误状态
EN引脚高有效，内部集成1MΩ电阻下拉
支持过温保护
支持短路保护

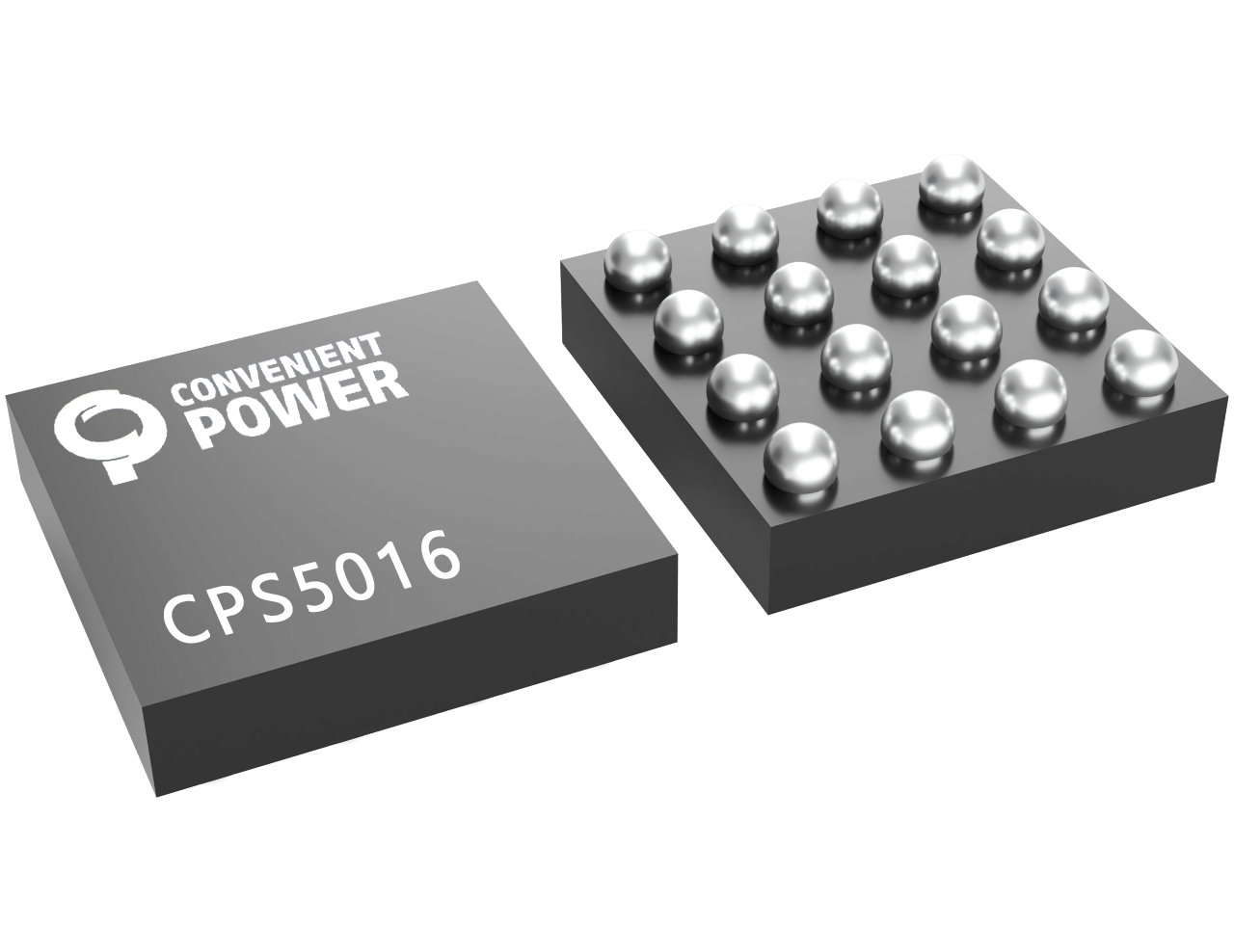

封装：WLCSP-16, 2.2mmx2.2mm
