CPS5007
应用
笔记本电脑，超级本和台式电脑
USB PD或Type-C端口/集线器
平板电脑和智能手机
CPS5007是主要应用于USB-C PD场景的过压保护芯片。CPS5007可在发生异常事件时，断开VBUS和VINT之间的连接，保护系统器件；同时集成有欠压锁定、过压保护、反向电流阻断和过温保护等功能。CPS5007的VBUS和VINT引脚耐压都高达29V。
| Part Number | CPS5007 | |
|---|---|---|
| Vin Range | 2.55~23V | |
| Abs. Max Vin | 29V | |
| Ron | 27.5mΩ | |
| Max Iout | 5.0A | |
| Surge | ±120V | |
| IEC ESD – Contact Discharge | ± 8kV | |
| IEC ESD – Air Gap Discharge | ±15kV | |
| Key Features | RBP, RCP, Adj. OVP | |
| Package | WLCSP-15 | |
VBUS输入电压范围：2.55V~23V
VBUS，VINT引脚耐压：29V
最大持续导通电流能力：5A
低导通阻抗：32mΩ默认过压保护阈值：23V，可通过外部电阻配置
支持反向电流阻断
VBUS引脚浪涌冲击防护能力(IEC61000-4-5) ±120V（无外部电容）±130V（22μF电容）
VBUS引脚静电防护能力（IEC61000-4-2）接触放电：±8kV，空气放电：±15kV
支持过温保护

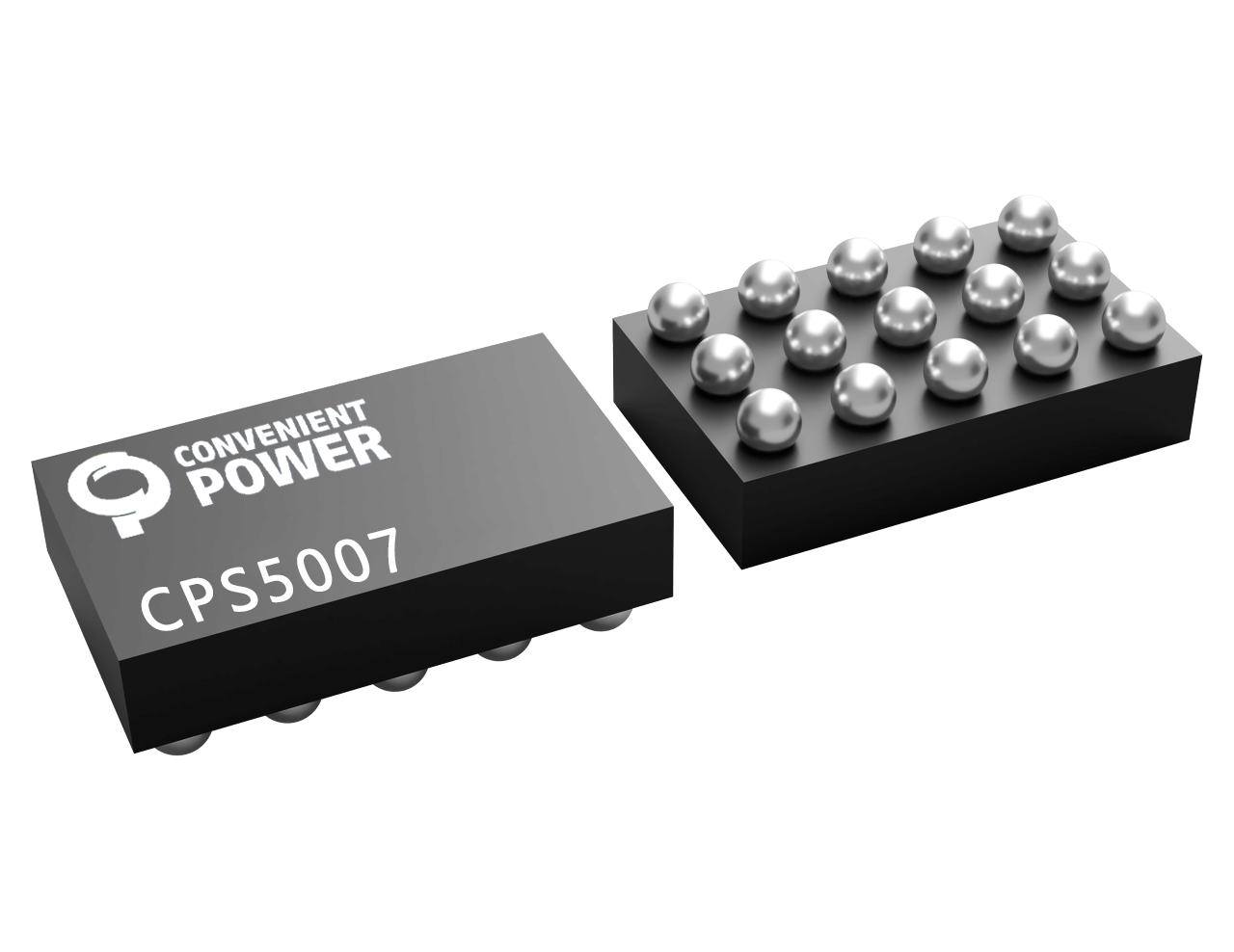

封装：WLCSP-15, 1.54mmx2.56mm
