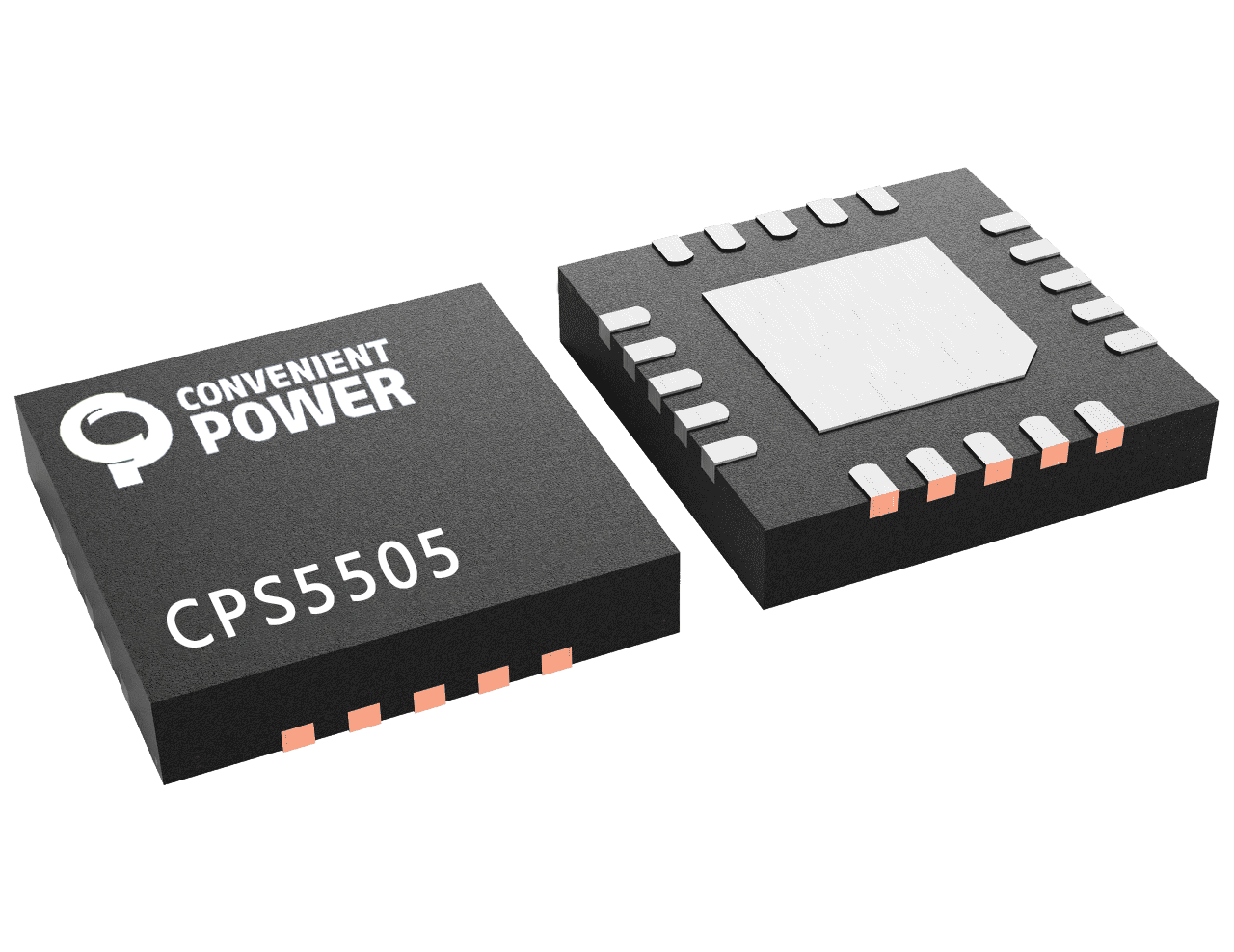

CPS5505
应用
平板电脑
笔记本
迅雷对接
PD设备
CPS5505是USB-C接口CC/SBU引脚的过压保护芯片，可将CC/SBU引脚从与相邻VBUS引脚短路事件中可能接触的3.3V~21V PD传输电压可能带来的危害里保护下来，其保护能力最高可达30V，确保系统侧电路在应用中的安全。
| Part Number | CPS5505 | |
|---|---|---|
| Vin Range | 2.7~5.5V | |
| Abs. Max Vin | 24V | |
| Ron | CC = 0.27Ω SBU = 4Ω | |
| Max Iout | CC: 0.6A | |
| Surge | CC/SBU: ±30V | |
| IEC ESD – Contact Discharge | CC/SBU: ±6kV | |
| IEC ESD – Air Gap Discharge | CC/SBU: ±8kV | |
| Key Features | OVP, Dead Battery mode | |
| Package | QFN-20L | |
输入电压范围：2.7V~5.5V
CC信号开关导通阻抗：270mΩ
SBU信号开关导通阻抗：4Ω
静态电流消耗：73μA
CC引脚过压保护阈值：5.9±0.2V
SBU引脚过压保护阈值：4.5±0.2V
CC/SBU引脚过压保护响应时间为80ns
CC/SBU引脚直流耐压：24V
CC/SBU引脚静电防护能力（IEC61000-4-2）
接触放电：±8kV，空气放电：±6kV支持死电池（Dead Battery）状态
封装：QFN-20L 3.0mmx3.0mm
