CPS2020
应用
无线充电设备
智能手机
CPS2020是一种高效电荷泵芯片。 它支持高达24V的输入电压，并可以工作在正向2:1电荷泵(最大6A输出)，反向1:2电荷泵，正向或预留旁路模式。 电荷泵结构只需要陶瓷电容器，不需要电感，有效地节省了PCBA尺寸。 它还支持与SYNC引脚并行操作。
| Part Number | CPS2020 | |
|---|---|---|
| Vin Range | 4~24V | |
| Abs. Max Vin | 30V | |
| Vout Range | 4~12V | |
| Max Iout | 6A | |
| Topology | 4:2 Converter | |
| Support Bypass Mode | √ | |
| ADC | - | |
| Other Feature | With reverse 2:4 & 2:2 mode, Dual-input | |
| Package | WLCSP-36 | |
输入电压:4 v-24v
最高97.6%效率
频率可编程
多种操作模式: 正反bypass方式，正反充泵方式
保护措施包括: 输入/输出过压保护，输入/输出过流保护，输入和输出电压范围保护，结温过保护
I2C接口
支持并联操作，充电电流大(可达10A)
nEN & nt

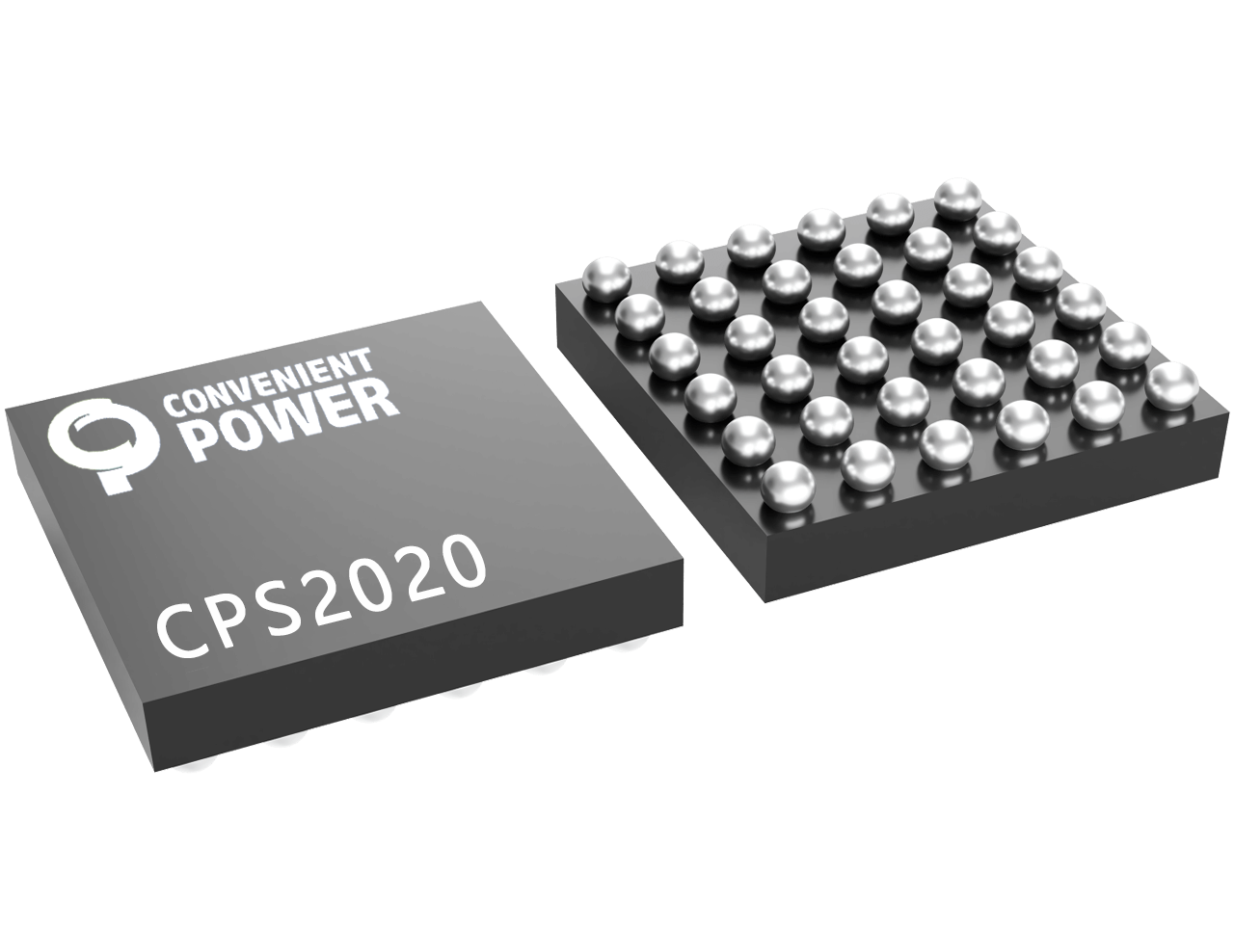

WLCSP-36 2.59mm x 2.79mm封装
符合RoHS，无卤素和无铅标准
